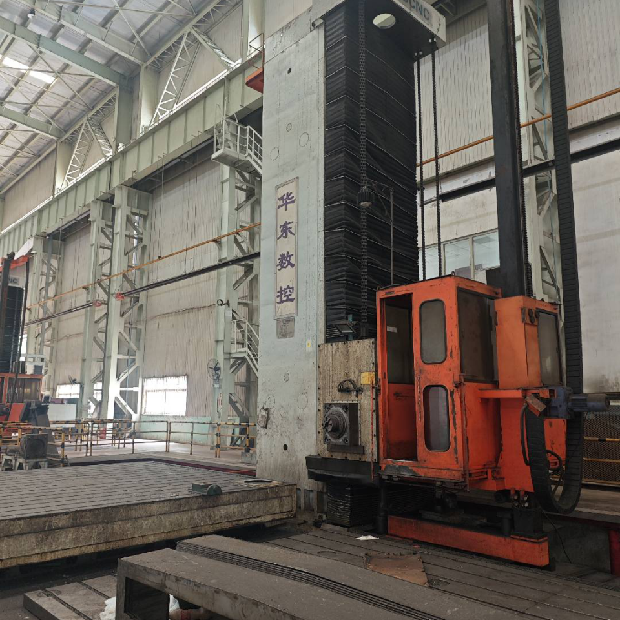

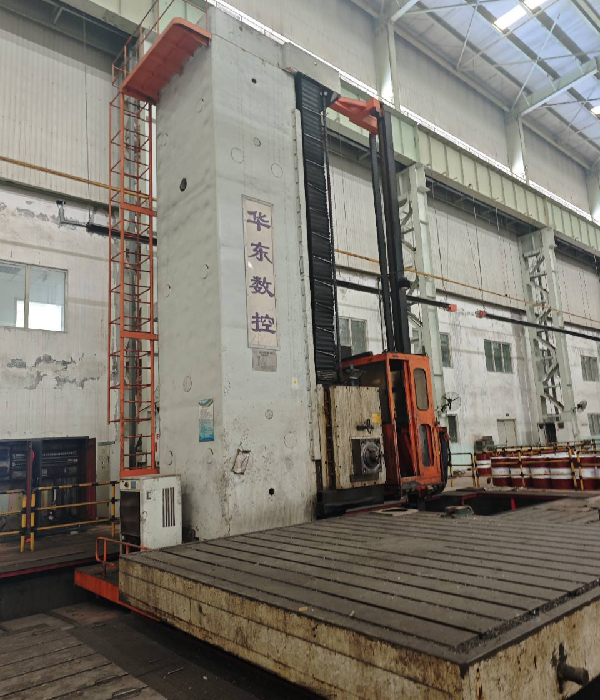

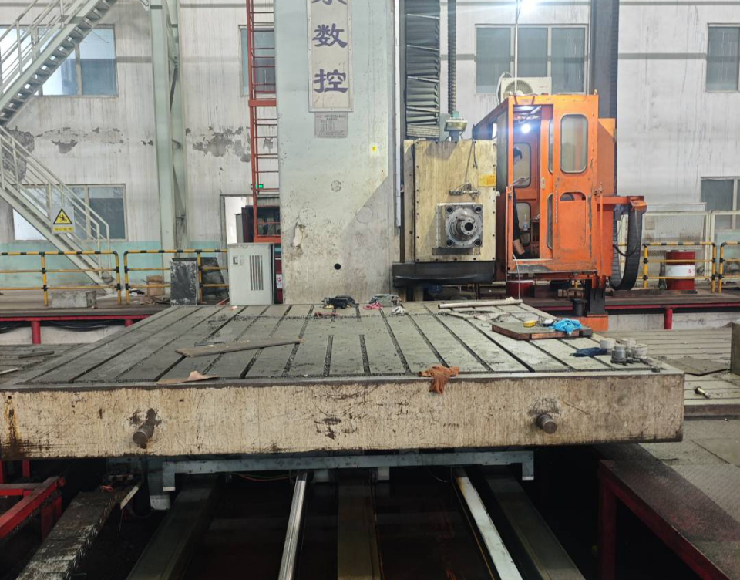

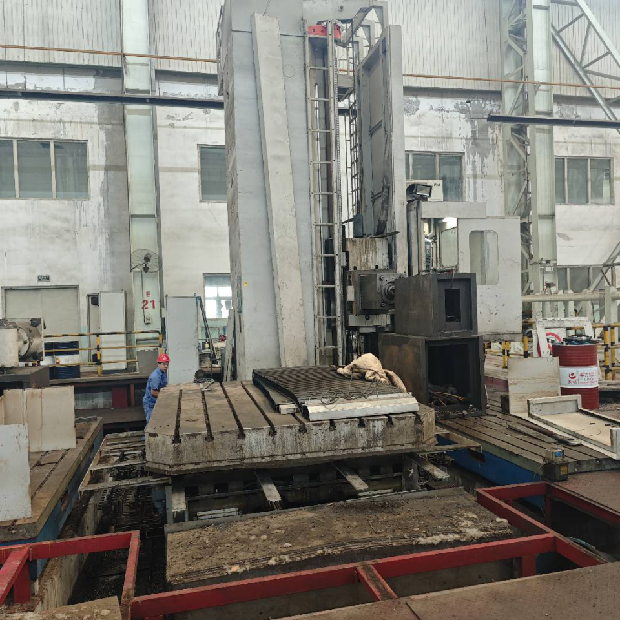

设备型号：华东数控TK6920落地镗铣床
设备位置：天津某重工车间
设备状态：连续停机超过3年，多处部件失效
原系统：西门子840D，硬件老化故障频发
改造目标
修复静压系统、液压管路，恢复润滑与静压功能
原840D系统升级为840D SL，解决硬件断供问题
维修各轴光栅尺，整机水平校正、精度恢复
设备重新开机，满足重型零件镗削加工要求
1. 静压系统完全失效：导轨静压油压建立不起来，滑动面磨损拉伤，重载移动卡滞
2. 液压管路老化：管路密封件硬化开裂，漏油严重，高低压油路压力不稳定
3. 高低档齿轮箱：长期停转后齿轮油变质，换档机构卡滞，档位切换失灵
4. 原西门子840D系统老旧：NCU板、驱动单元故障频发，原厂备件早已停产
5. 各轴光栅尺油污老化：读数信号丢失，位置反馈不准，无法闭环运行
导轨静压系统全拆解：清洗静压油腔、更换节流元件，重新调试各油腔压力
液压站整体检修：更换老化密封件、滤芯、油泵，调整系统高低压压力
全部老化液压管路更换，接头密封重做，彻底解决漏油问题
高低档齿轮箱换油、清洗，换档油缸检修，档位切换动作恢复顺畅
润滑管路疏通，保证各运动副润滑到位，避免干磨拉伤

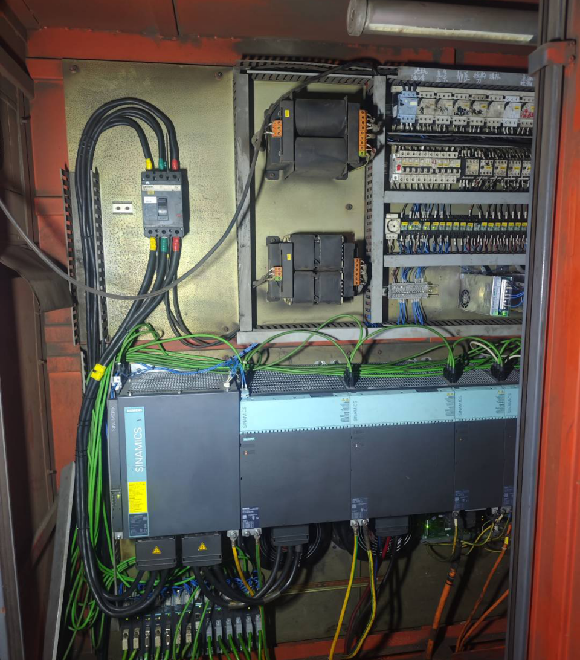

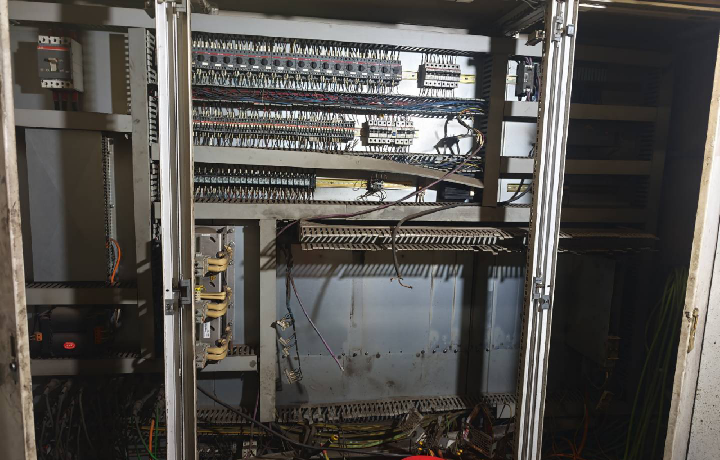

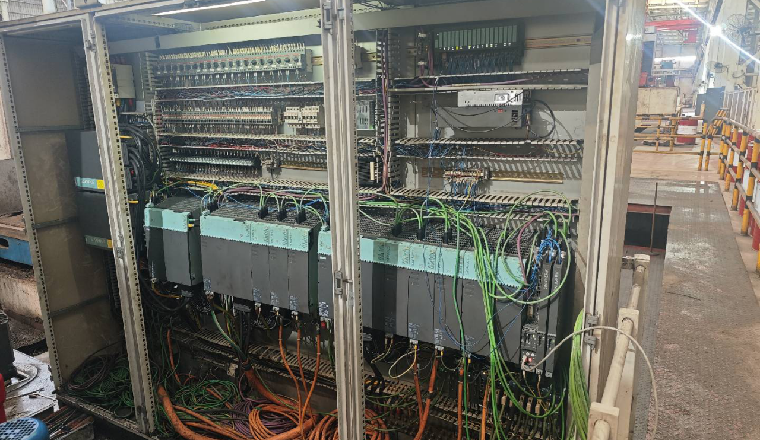

拆除老旧西门子840D NCU、驱动单元与操作面板，更换为840D SL全套最新硬件
原有伺服驱动适配升级，新系统轴参数重新整定，适配落地镗大惯量轴特性
全新操作面板，操作界面现代化，客户原有操作习惯平滑过渡
原有机床动作逻辑PLC程序移植升级，适配新系统架构
重构安全回路，完善急停、硬限位、液压联锁保护
各轴光栅尺拆解清洁，处理油污、锈蚀，更换老化读数头密封
光栅尺信号校验，恢复全行程位置反馈精度，消除信号跳变报警
整机水平重新打表校正，调整床身垫铁，消除长期停放造成的变形
X/Y/Z/W轴几何精度检测：直线度、平行度、主轴跳动逐项校准
反向间隙、螺距误差全行程补偿，恢复定位精度
全轴空载连续跑合，静压压力稳定，各轴移动无卡滞
高低档齿轮换档动作测试，档位切换顺畅无卡阻
几何精度打表检测，反向间隙与螺距误差全行程补偿
实际重型工件试镗，验证孔径精度、表面粗糙度合格
客户操作工人培训，交付系统参数备份、电气图纸、PLC程序
设备通过客户验收，正式恢复生产，承接重型零件镗削加工
✅ 设备复产：停机三年的落地镗重新恢复加工能力，避免了直接报废的大额损失
✅ 系统升级：老840D换成840D SL新系统，后续备件充足、性能更强，再用15年无压力
✅ 精度恢复：静压、液压、光栅尺、几何精度全部修复，镗孔精度满足客户重型零件加工要求
✅ 成本可控：整套改造费用不到采购同规格新落地镗的1/4，保留原机床厚重铸件的刚性优势
本项目为天津客户停摆三年的华东数控TK6920落地镗复产大修项目。我们现场完成静压系统修复、液压管路检修、齿轮箱保养、光栅尺维修、整机水平校正，同时将老旧840D系统升级为840D SL新系统，以极低的成本让报废边缘的重型设备重新恢复加工能力。
这类长期停机的重型机床复产改造，正是我们团队的核心强项——从机械、液压到电气数控全链条负责，帮客户把沉睡的设备重新用起来。
