改造目标
修复机械磨损，恢复设备几何加工精度
更换全新FANUC 0i-MF数控系统，淘汰老旧控制系统
全新制作电柜、重新敷设全部线路，定制钣金
调试完成后直接投产，满足批量加工需求
1. 原厂控制系统老旧，硬件频繁故障，原厂配件早已停产，故障后停机时间长，维修成本高
2. 机床长期使用后导轨、丝杠磨损，几何精度丢失，加工尺寸波动大，产品不良率持续上升
3. 整机电缆线路老化硬化，外皮破损、端子氧化，存在短路、漏电安全隐患，继电器、IO模块故障频发
4. 机床钣金锈蚀，液压润滑管路密封老化渗漏，日常维护工作量大，设备外观老旧影响现场管理
整机拆解清洗，导轨面铲刮、研磨修复，镶条配磨，消除滑动间隙
X/Z轴丝杠检测，更换磨损支撑轴承，校正丝杠精度，重新调整预紧力
主轴总成拆解保养，更换主轴轴承，校正主轴径向跳动精度
液压系统拆解检修，更换全部老化密封件，解决漏油问题，恢复液压压力稳定
润滑系统管路清洗更换，保证各运动副润滑到位
机床水平校正，几何精度打表检测，反向间隙与螺距误差补

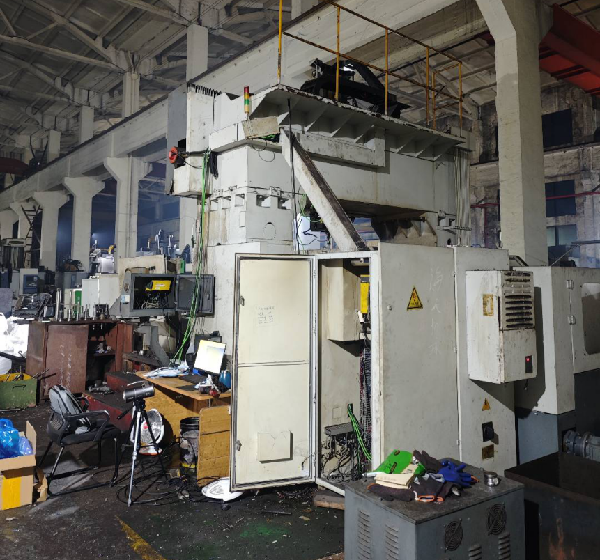

拆除原有老旧控制系统、伺服驱动单元与操作面板
搭载全新FANUC 0i-MF数控系统与配套伺服驱动

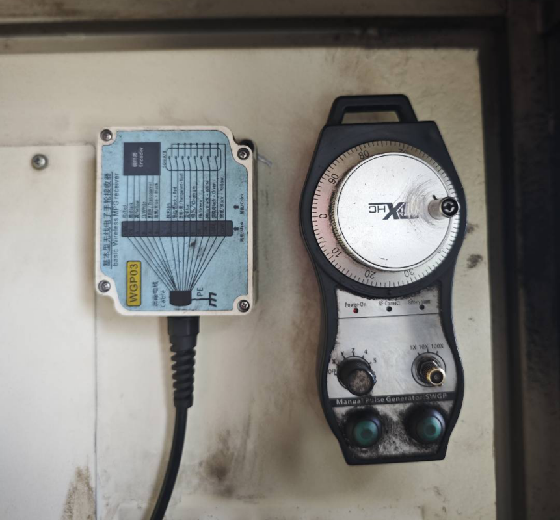

配套全新MDI操作面板，操作界面现代化，工人上手快
重新编写PLC梯形程序，适配机床原有动作逻辑
重构安全回路，完善急停、过载、防护门锁保护
系统备件全球通用，后续维修方便，不再被老

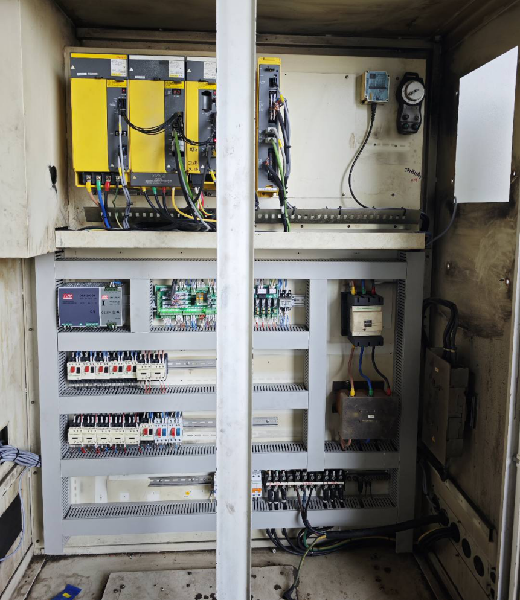

全新定制标准电气控制柜，元件排布整齐规范
整机全部电缆重新选型敷设，强弱电分开走线，屏蔽接地规范处理
定制机床防护钣金，解决原钣金锈蚀、密封不严问题
整机重新喷漆，外观恢复如新，符合车间现场5S管理要求
所有线路线号标识清晰，后续排查维修一目了然
彻底消除老线路短路、漏电安全隐患
通电空载试运行，建立伺服原点，测试各轴行程限位
打表检测X/Z轴直线度、平行度，补偿反向间隙与螺距误差
测试液压、卡盘、冷却、润滑各辅助动作逻辑正常
实际工件试切，验证尺寸稳定性与表面粗糙度
现场操作工人培训，交付电气图纸、PLC程序、系统参数备份
连续跑合测试8小时无异常，正式交付投产
精度恢复：机械大修后几何精度达标，加工尺寸稳定，不良率明显下降
系统换代：FANUC 0i-MF系统备件全球通用，后续维修成本大幅降低
稳定性提升：全新电柜与线路彻底消除老化故障，非计划停机时间显著减少
高性价比：保留原机床高强度铸件本体刚性，改造成本远低于采购新机

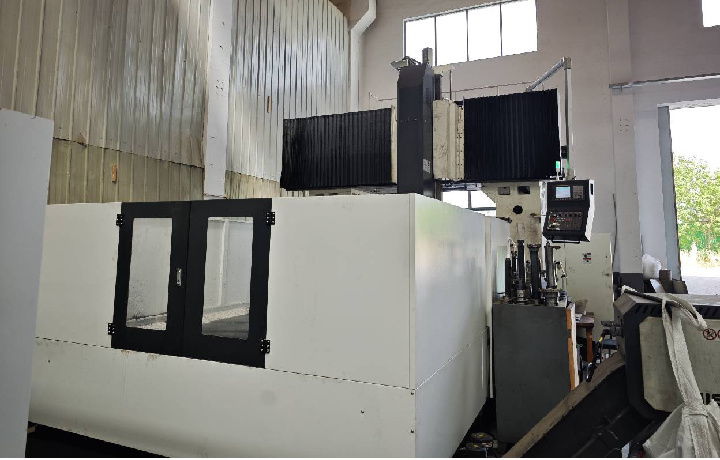

投产状态：改造完成已通过试切验证，正式交付客户车间量产使用

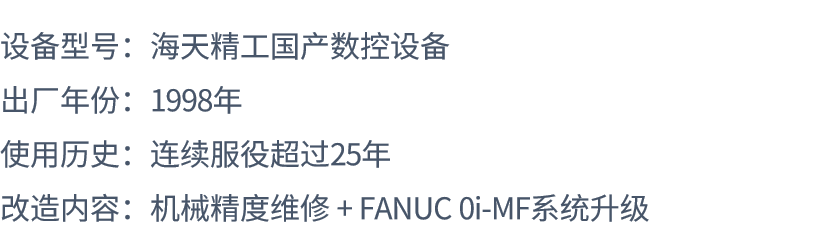

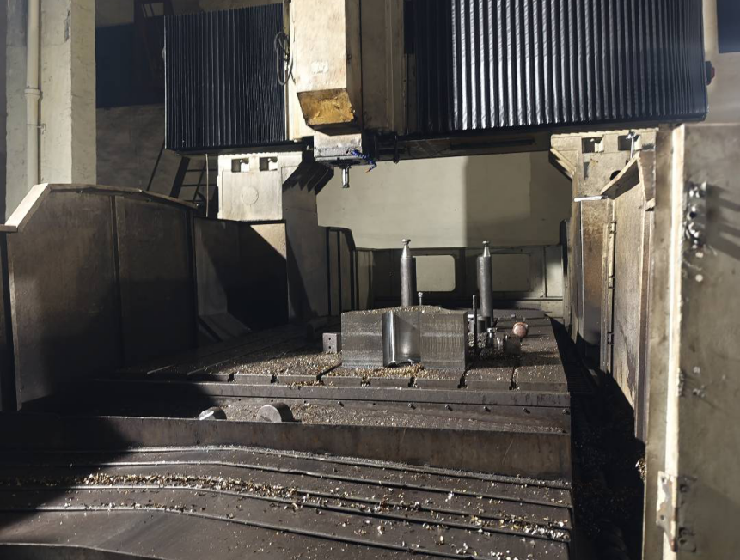

本项目为1998年海天精工4米龙门加工中心改造案例。设备本体铸件刚性优异，但原配老系统停产断供、运动副长期磨损、电气线路老化，已无法稳定量产。
项目采用机械精度大修恢复几何精度 + 升级FANUC 0i-MF全新数控系统方案，完整保留机床本体，重新配电、制作钣金、修复油路渗漏，以远低于采购新机的成本完成设备重生，改造完成后已正式交付客户车间稳定投产。
