保留伺服电机 · 更换驱动器与系统 · 成本可控

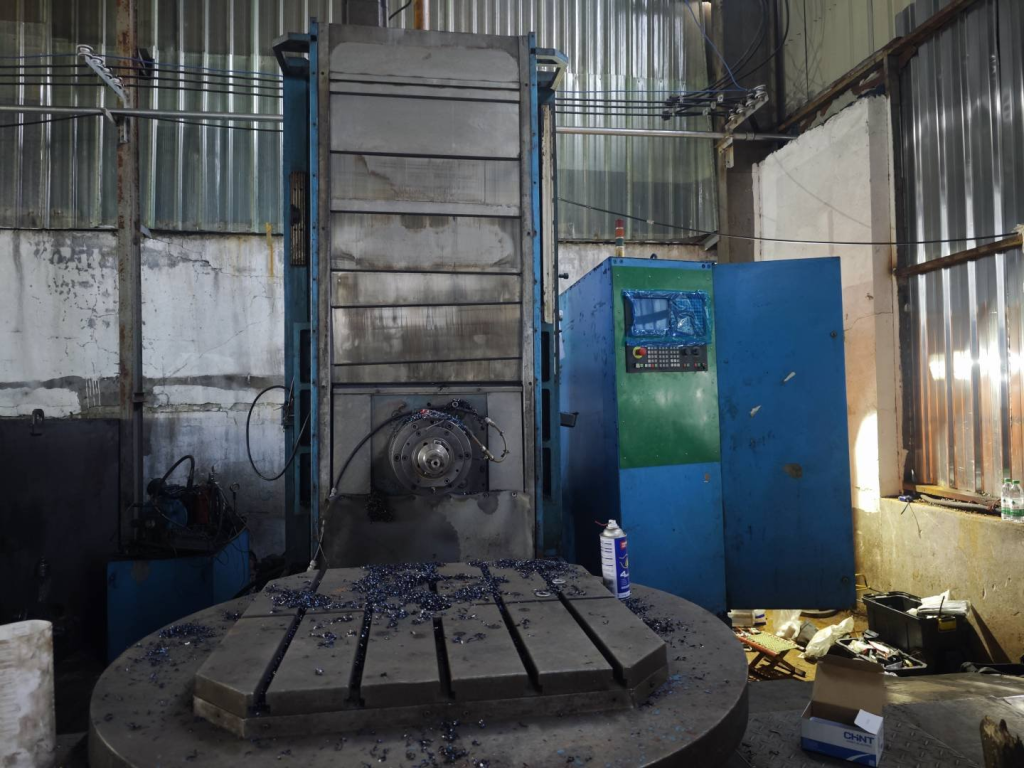

现场实拍 · 多菱卧式加工中心
立柱、主轴箱、回转工作台与新配电柜
项目概况
设备与改造基本信息
| 项目 | 内容 |
| 项目地点 | 盐城现场 |
| 设备类型 | 多菱卧式加工中心（卧加） |
| 原数控系统 | 西门子 SINUMERIK 840D |
| 改造方案 | 升级为西门子 SINUMERIK 828D，更换驱动器与数控系统 |
| 成本策略 | 保留原有伺服电机，只更换驱动器与系统，降低改造投入 |
| 实施内容 | 整机电路、电气与油路全面更换；系统安装调试与精度验证 |
| 实施单位 | 上海诚瑆机电有限公司 |
| 交付状态 | 已正常使用一年有余 |
改造前的问题与判断
为什么值得改
01系统年代久远原西门子 840D 平台老旧，维护与备件压力大
02驱动与电气老化驱动器、接触器与线路老化，故障率上升
03油路与管路老化液压、润滑油路老化，影响动作可靠性与加工
04本体与电机可用机械本体与伺服电机状态良好，具备改造价值

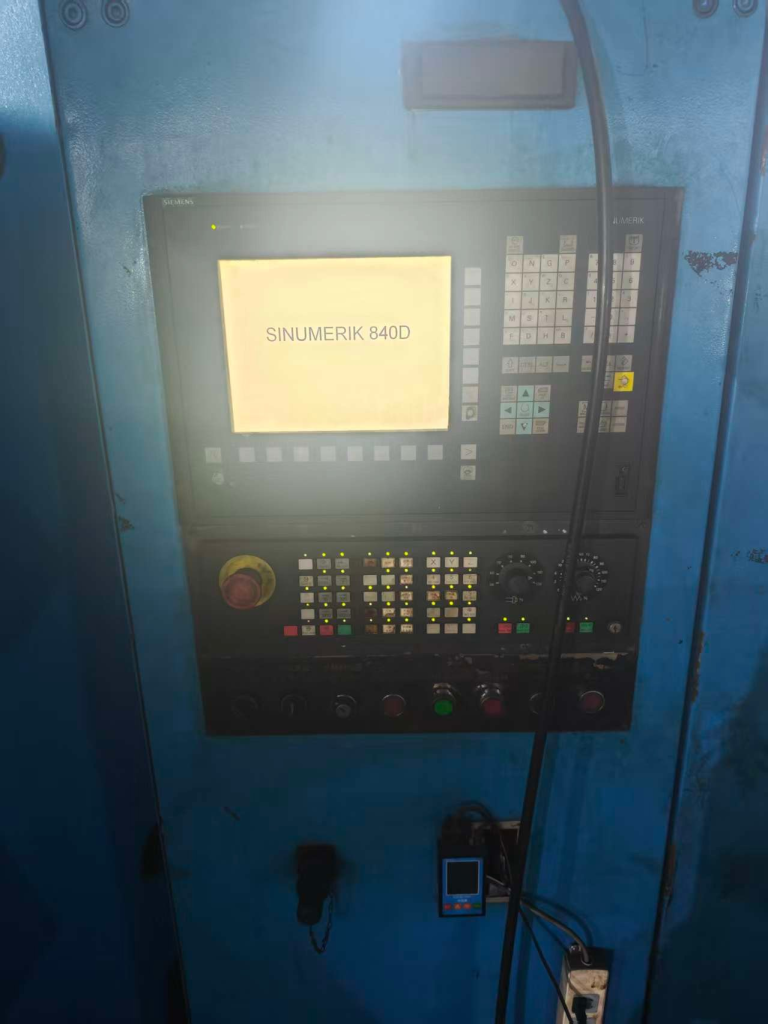

改造前：原 SINUMERIK 840D 操作面板
改造方案总览
六项主要工作
01系统升级840D → 828DCNC upgrade to 828D
02驱动器更换更换为新驱动系统Drives renewed
03保留伺服电机检测后继续使用Original motors kept
04整机电路与电气线路与元件更新Wiring and electrics renewed
05油路检查更换液压与润滑管路Hydraulic / lube lines
06调试与精度验证试切确认效果Commissioning and test cut
系统、电气、油路一次做到位，机械与电机保留可用部分。
方案核心：为什么 840D → 828D
延续性好、成本可控
原机为西门子 840D，机械与电机基础良好，改造延续性强
保留原有伺服电机，仅更换驱动器与系统，显著降低投入
828D 为当前主流系统，备件供应与技术支持稳定
操作与诊断界面现代化，报警与轴状态更直观
改造周期短，停机损失小

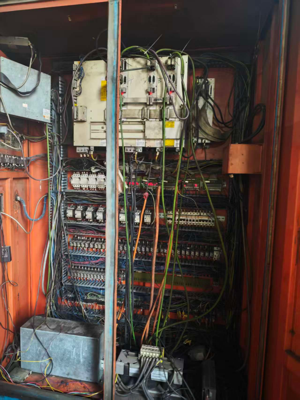

改造前：原 840D 配套驱动与电气元件
驱动器更换与电柜重新配盘
电气改造核心
旧驱动器与老旧模块拆除，更换为西门子 SINAMICS 驱动系统
电柜重新配盘：电源、断路器、接触器、继电器与端子排
动力与信号分槽走线，接线规范、标识清晰
屏蔽与保护接地可靠处理，抑制干扰
柜内布局便于日常维护与故障排查

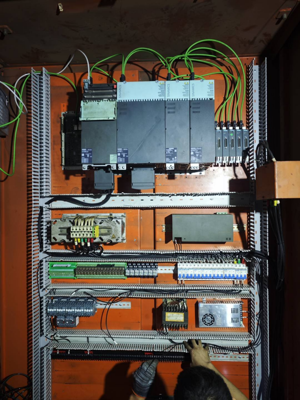

现场实拍：重新配盘后的电柜与驱动模块
成本关键：保留原有伺服电机的处理
省成本，但要做足检查
改造前对原伺服电机做绝缘、编码器与轴承状态检查
电机动力电缆与编码器反馈按新驱动器要求重新配置
按电机铭牌与实测数据重新整定驱动参数
保留电机使改造成本显著下降，性能仍满足生产要求
运行电流、温升与振动均在正常范围

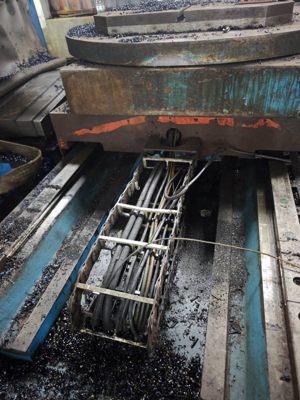

现场实拍：拖链与线缆区域
整机电路、电气与油路更新
把隐患一次清掉
整机电缆与线束更新，拖链内电缆全部更换
液压与润滑油路检查，老化管路与接头更换，杜绝渗漏
电气柜、操作面板与按钮站检修更新
接地与安全回路符合使用要求
消除老化线路与油路带来的隐性故障

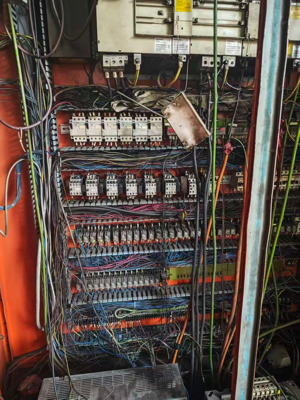

改造前：旧电柜内部线路与元
调试验收与加工验证
交付确认
系统上电、参数配置与轴参数调试
各轴回零、限位与安全回路逐项确认
回转工作台、刀库、主轴与辅助功能动作联调
定位精度与重复定位精度检测
试切验证确认加工效果

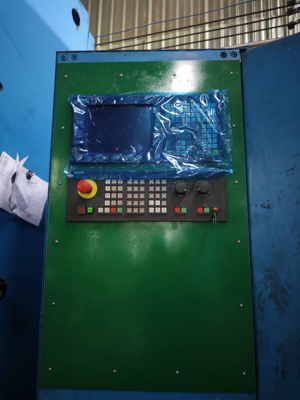

现场实拍：改造后的新操作面板
改造成果
Results
840D → 828D 系统升级完成，恢复正常稳定生产
保留原有伺服电机、只更换驱动器与系统，改造成本可控
整机电路、电气与油路全面更新，故障率显著下降
已正常使用一年有余，运行稳定
现场实施完成，停机时间短，交付即投产
保留可用的机械与电机、更新系统与电气 —— 用可控投入换来又一轮稳定生产周期
