数控系统升级改造案例
深孔钻床 · 电柜重新配盘 · 检测回路修复
已稳定运行约一年 · 恢复正常生产
改造后经试加工验证，精度与加工效果满足生产要求

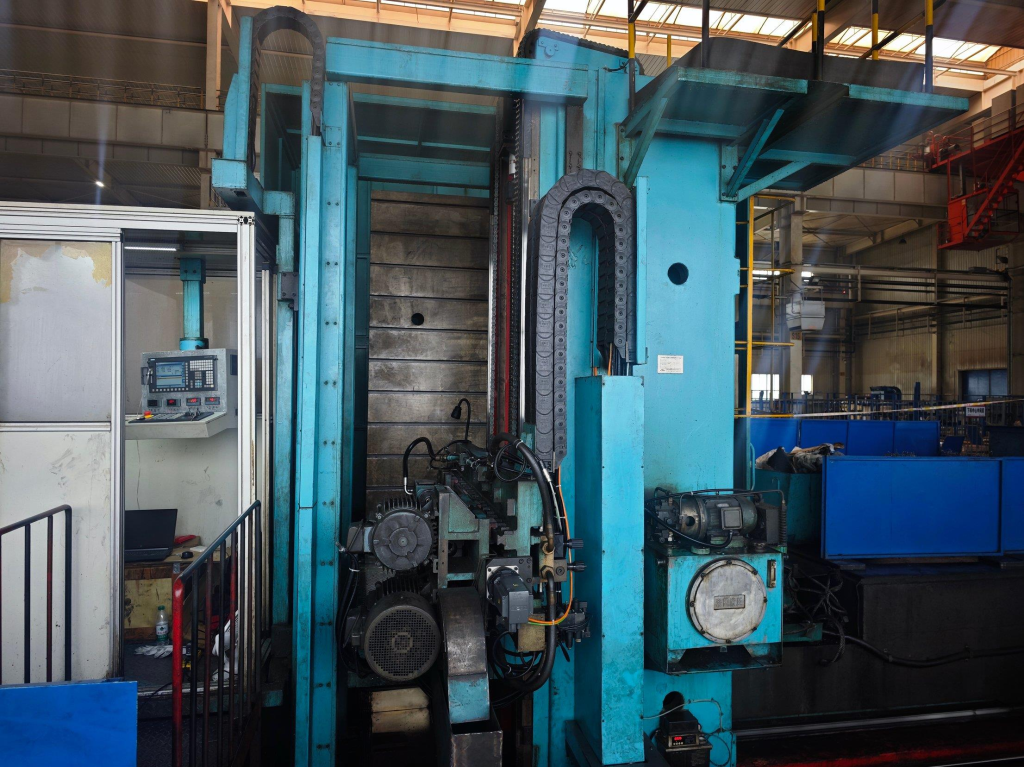

现场实拍 · 深孔钻床整机
含操作舱、拖链与主轴箱区域
项目概况
设备与改造基本信息
| 项目 | 内容 |
| 设备类型 | 深孔钻床（深孔加工专用机床） |
| 制造年份 | 2005 年 |
| 使用单位 | 兰州某重工单位 |
| 原数控系统 | 法格（FAGOR）数控系统 |
| 原伺服配置 | 松下（Panasonic）伺服 |
| 主要问题 | 伺服系统老化、光栅尺信号异常，无法精准加工 |
| 改造内容 | 西门子 828D 系统升级 · 电柜重新配盘 · 低压电器全部更换 · 外部线缆更换 · 光栅尺维修 |
| 现状 | 已恢复正常生产，稳定运行约一年，加工效果良好 |

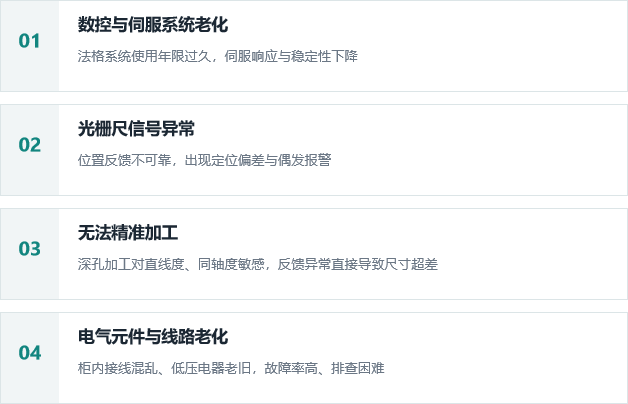

改造前存在的问题
为什么必须升级

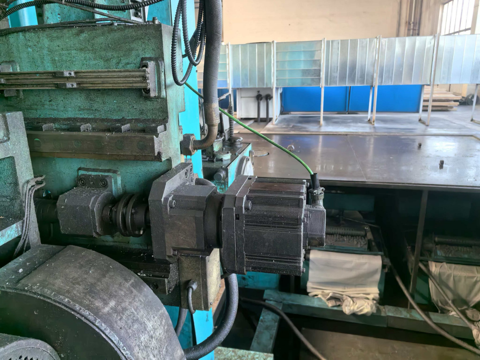

现场实拍：伺服电机与传动连接（改造前）

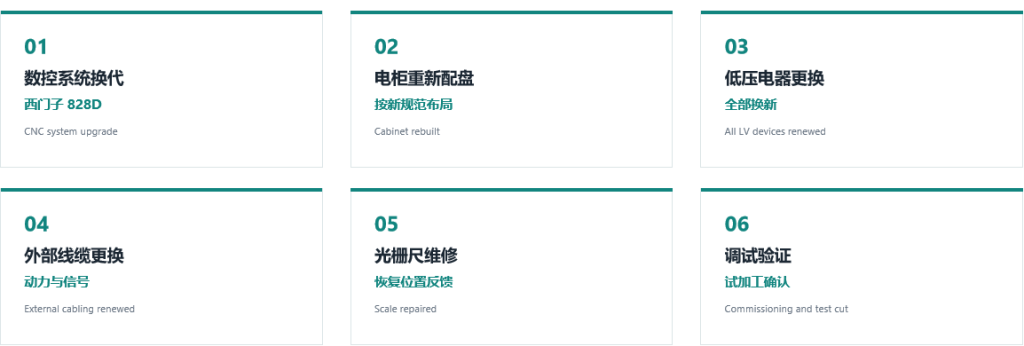

改造方案总览
六项主要工作
从系统、电柜、线缆到检测回路整体处理，而非局部更换元件。

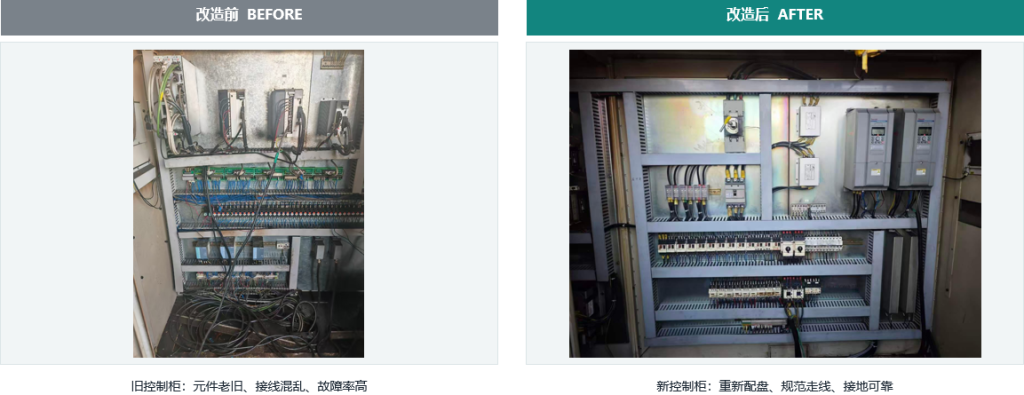

改造前后对比
Before & After
同一位置、同一视角：从”能修就修”到”整体重做”，电气柜是这次改造最直观的变化。
数控系统升级：西门子 828D
方案核心
以西门子 828D 替换停产的原法格系统，解决备件与技术支持的断供问题
操作与编程界面现代化，参数与诊断信息更直观
支持深孔钻削工艺：进给、转速与钻削循环协同控制
报警与轴状态可视化，现场故障排查效率明显提升
系统与备件供应稳定，为后续维护与功能扩展留出空间

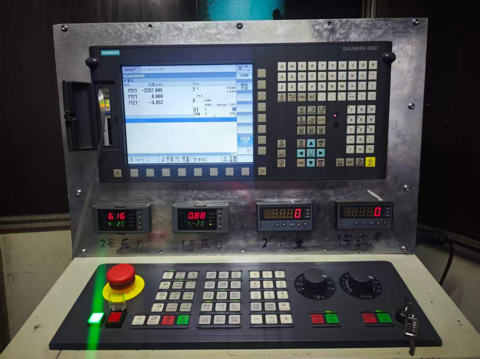

现场实拍：西门子 828D 系统操作面板
电柜重新配盘、低压电器与线缆更换
电气部分
旧柜整体拆除，按新系统的电气规范重新配盘
断路器、接触器、继电器、开关电源、端子等低压电器全部更换
更换动力、位置反馈与控制信号等老化外部电缆
重新分槽走线、规范压接，线号与功能标识清晰
屏蔽层与保护接地可靠处理，减少干扰引起的反馈异常
柜内布局便于日常维护与故障定位

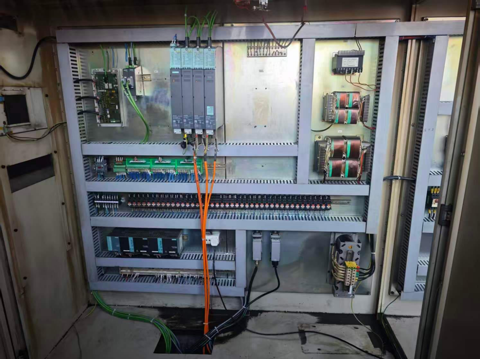

现场实拍：改造后的新控制柜内部
光栅尺维修与位置反馈恢复
精度恢复关键
光栅尺是深孔钻定位精度的基础，信号异常直接导致加工超差
检查尺身、读数头以及安装平行度与工作间隙
清洁、修复并重新校准，恢复信号稳定输出
消除信号跳变、丢失导致的偶发报警与尺寸漂移
定位精度与重复定位精度重新回到可用状态

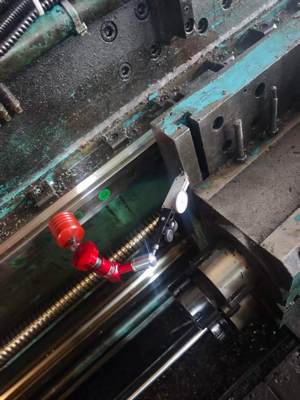

现场实拍：加工区导轨、丝杠与检测位置
调试、验收与加工验证
交付确认
系统上电、参数配置与轴参数调试
各轴回零、限位与运动测试
安全回路与联锁功能逐项验证
精度检测：定位精度、重复定位精度、反向间隙
试加工验证：深孔钻削试件，检查孔径、直线度与表面质量

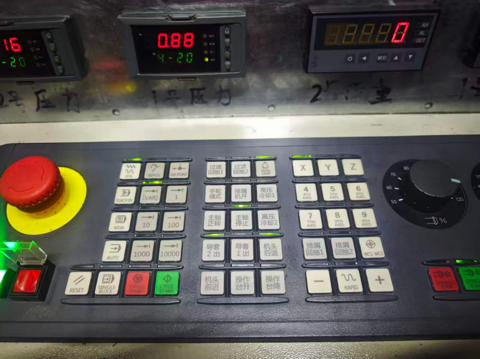

现场实拍：机床操作面板与轴选择按钮
改造成果
Results
2005 年出厂、系统停产、精度失效的深孔钻床重新恢复生产
光栅尺信号恢复正常，定位与加工精度重新满足生产要求
电柜、低压电器与外部线缆全面更新，故障率显著下降
已稳定运行约一年，加工效果良好
改造投入远低于新购设备，有效延长了设备使用寿命

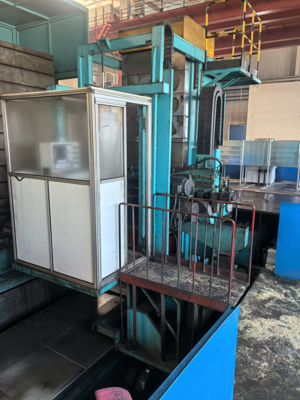

现场实拍：恢复生产后的整机
感谢观看
2005 年深孔钻床数控系统升级改造 · 兰州某重工单位
当机械本体仍具价值、而电控与反馈系统已到寿命末期时，系统换代配合电柜重配与检测回路修复，是投入可控、回报明确的路径 —— 让一台 2005 年的深孔钻床重新进入稳定生产。
西门子 828D 系统 · 电柜重新配盘 · 低压电器全部更换 · 外部线缆更换 · 光栅尺维修
